Die Begutachtung von Konvektionsschäden an Baukonstruktionen ist eine spezielle Form der holzschutztechnischen Untersuchung. Dabei wird die Gebäudehülle auf ihre Dichtigkeit, durch eine Blower Door-Messung, geprüft. Parallel dazu werden mögliche Schäden an der Baukonstrution lokalisiert, untersucht und bewertet.

Erläuterung - Konvektion

Bewegt sich Luft in Form einer Strömung, spricht man von Konvektion. Dies kann in Wärmedämmkonstruktionen erfolgen, wenn Fugen in der Dampfbremsebene vorhanden sind. Zwischen Innenraum- und Außenklima besteht bedingt durch den Temperaturunterschied auch ein Druckgefälle, das durch die Luftströmung nach Ausgleich strebt. Durch Konvektion können an einem Tag mehrere 100 g Feuchtigkeit in die Dämmung eingetragen werden und dort als Tauwasser ausfallen.

Schadensbilder

Bauschaden: Hoher Feuchtigkeitseintrag mit Schimmelbefall an Holzbauteilen einer Dachkonstruktion - Kondensat an der Dachunterspannbahn. Viele Schimmelpilze setzen Gifte und Sporen frei, die für Menschen gesundheitsgefährdend sind.

Maßnahme: "Komplettsanierung des betroffenen Bereiches"

Feuchteschäden durch Konvektion:

Erläuterung-Feuchtigkeitsverhalten in einer Dachkonstruktion:

Durch eine fugenfreie Konstruktion und einer Dampfbremse mit einem sd-Wert von 30 m diffudieren pro Normwintertag 0,5 g Wasser pro Quadratmeter in die Konstruktion ein.

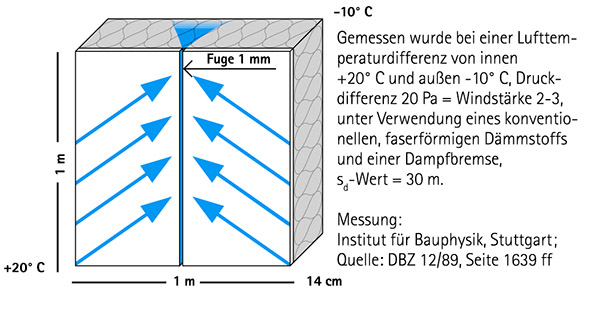

Im gleichen Zeitraum strömt per Konvektion über eine 1mm breite Fuge in der Dampfbremse 800 g Feuchtigkeit pro Meter Fugenlänge in die Konstruktion ein. Das entspricht einer Verschlechterung um den Faktor 1600.

Bauschäden durch Schimmelbildung drohen, wenn feuchtwarme Raumluft im Winter z.B. durch Dampfbrems- und Luftdichtungsebene in die Wärmedämmkonstruktion eindringt und große Mengen Tauwasser entstehen.

Grafiken zur Konvektion im Dachquerschnitt: Luftströmung und Feuchtetransport/Feuchtigkeitsansammlung sind blau dargestellt

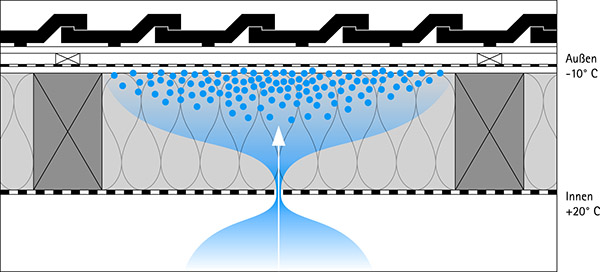

Konvektion durch eine Fuge

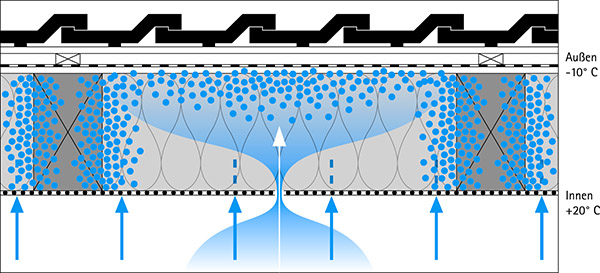

Konvektion und Diffusion

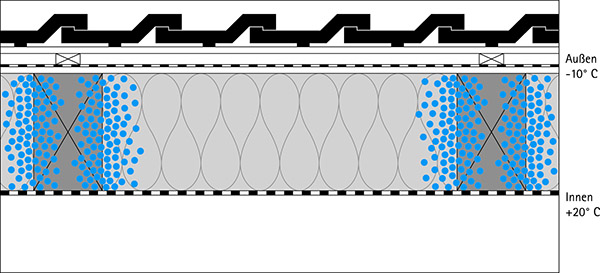

feuchtegeschädigte Baukonstruktion

Quelle Schemazeichnungen: pro clima

Hier ist zu sehen, wie die Luftfeuchtigkeit austretender warmer Raumluft an einem
Dachkasten außen gefriert. Innenliegende Bauteile können geschädigt werden.

Beispiele für Leckageortung mit einer Thermografiekamera

Leckageortung bei Kaltlufteintritt

Leckageortung bei Warmlufteintritt
